닌텐도 스위치 조이콘 스틱 쏠림, 걸쇠 교체 자가수리 방법과 후기

조이콘 스틱 쏠림 증상

제가 사용하는 스위치 스틱이 결국 맛이 가버렸습니다.

마법의 치료제 BW-100을 사용해도 더 이상 해결되지 않은 지경까지 와버렸거든요.

왼쪽 조이콘 쏠림이 심각했습니다.

쏠림 현상이 오는건 둘째치더라도 스틱을 끝지점 까지 튕겼을 때 중립지점으로 돌아오는 시간이 너무 느렸습니다.

아무래도 먼지가 껴서 생기는 문제가 아니라 스틱 센서에 문제인 것 같았어요.

교체 밖에 방법이 없었습니다.

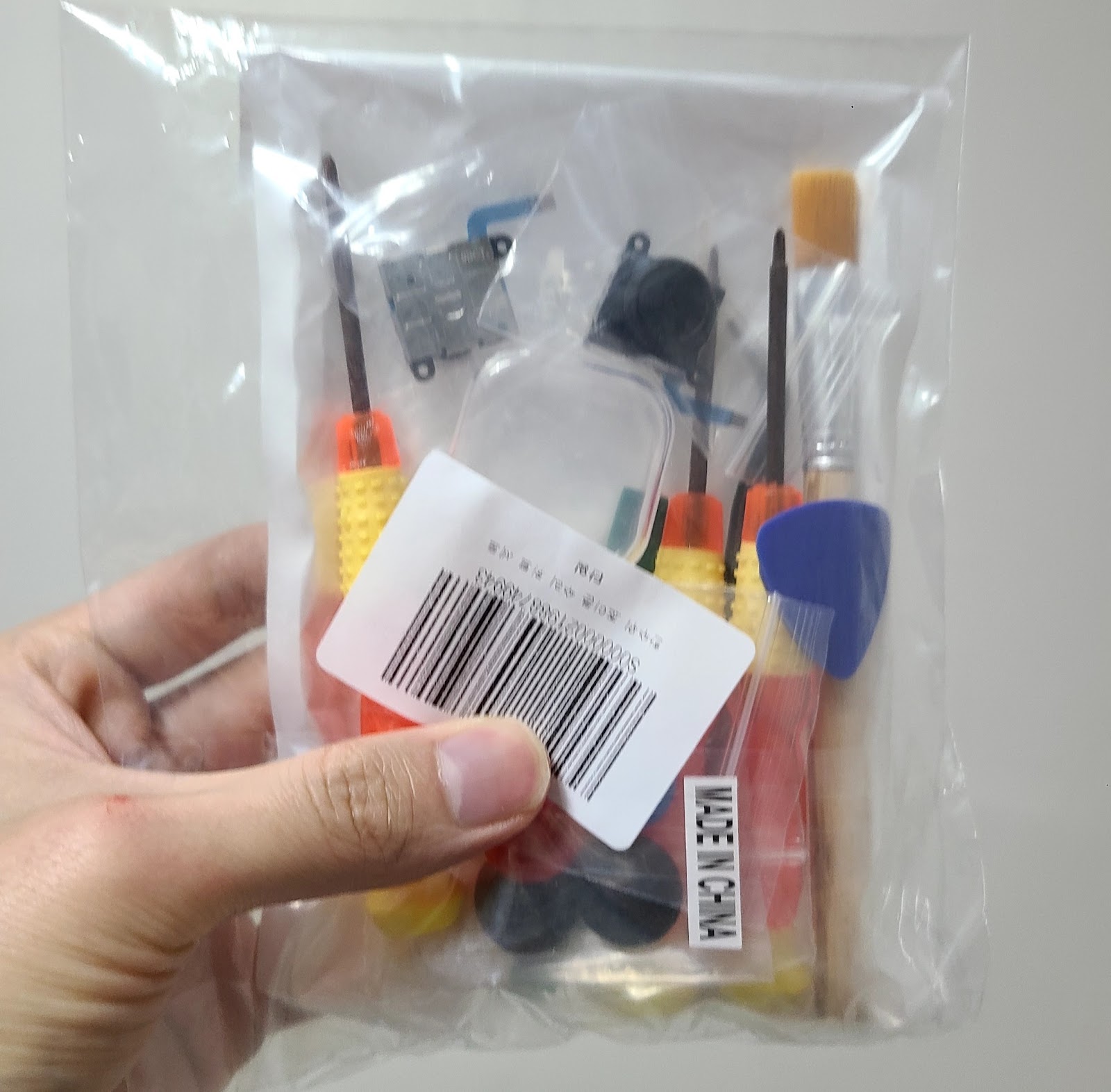

저는 조이콘 수리키트를 구입했습니다.

가격은 약 12,000원 쿠팡에서 구입해어요.

조이콘 나사 구멍이 삼각형 형태라서 다이소에서 파는 걸로는 나사를 풀 수 없어요.

그래서 스위치 전용 드라이버와 교체 모듈까지 포함된 제품을 구입했습니다.

왼쪽 조이콘 모듈 교체 방법

작업시간은 약 30분 소요되었습니다.

처음이다보니 시간이 좀 걸린편이었어요. 저는 이제 어떻게 분해해야하는지 알기 때문에 2번째 분리를 할 때는 10분 이내로도 가능 할 것 같아요.

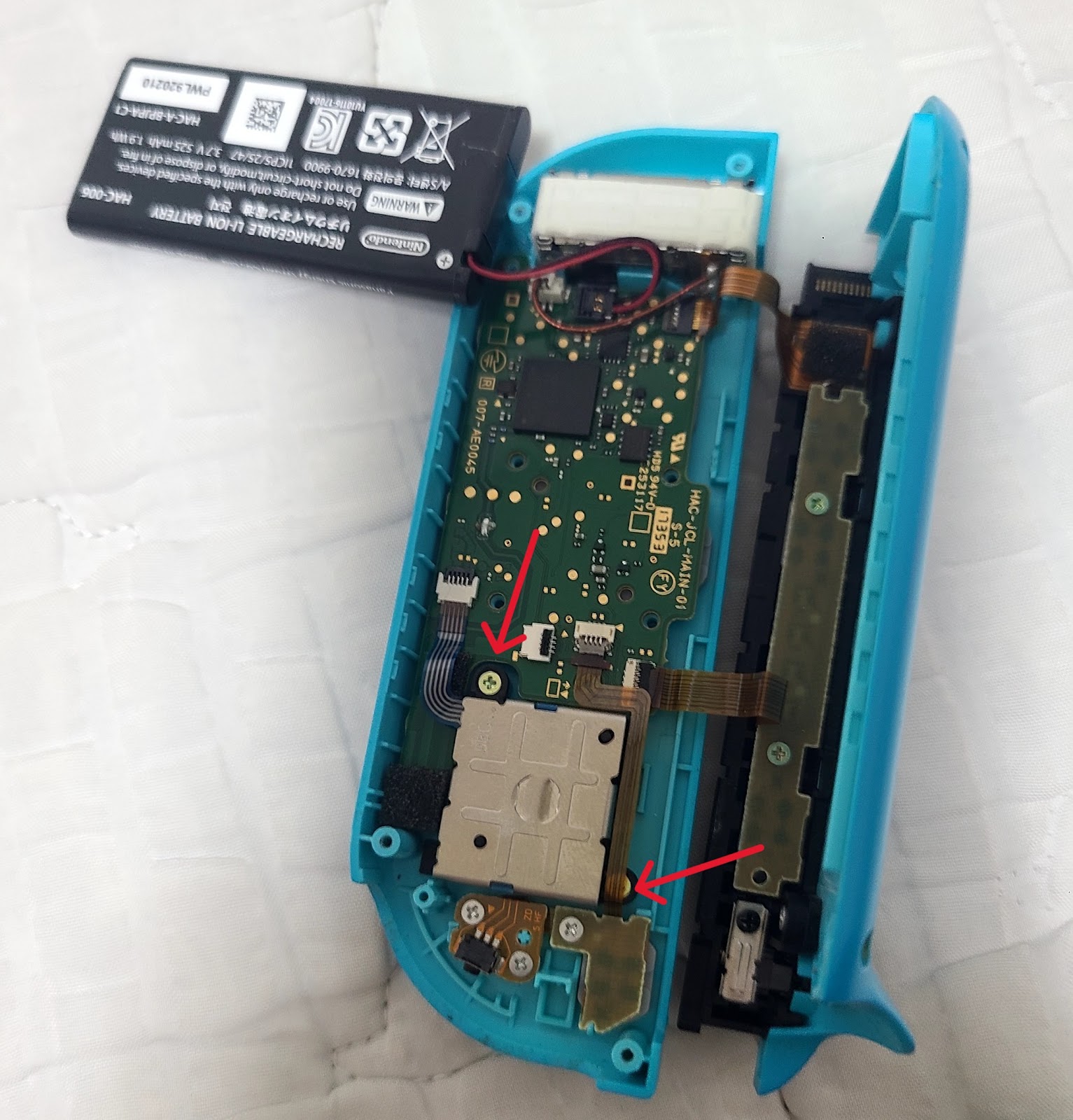

왼쪽 조이콘을 분해했을 때 모습입니다.

조이콘을 열 때는 조심스럽게 열어야 합니다.

케이블이 연결되어있어서 힘을 세게 줘서 뚜껑을 열려고 잡아당기다가 끊어질 수 있거든요.

이건 지금 조심스럽게 뚜껑을 연 상태예요.

여기서 이제 배터리를 분리시켜야 하는데 양면테이프가 붙어있어서 힘을 줘서 배터리를 꺼내야 합니다.

빨간색 화살표에 표시된 부분을 보면 홈이 파여져 있는데요.

그 부분에 '-'자 드라이버를 쑤셔넣고 지렛대 처럼 들어올렸어요.

그렇게 해서 배터리를 분리 시킨 상태입니다.

파란색 화살표 부분이 접착테이프가 붙어있는 겁니다.

이제 빨간색 화살표에 있는 나사 2개를 풀어서 중간 뚜껑을 또 열어야 합니다.

이게 중간 뚜껑을 연 상태입니다.

빨간색 화살표로 표시된 케이블을 분리 시켜줘야 합니다.

저걸 분리시켜야 스틱 모듈을 꺼낼 수 있거든요.

케이블 분리를 시킬 때에는 클립 방식으로 고정되어있는데요.

클립을 손톱이나 핀셋을 이용하여 제껴줘야 케이블을 분리 시킬 수 있어요.

2개의 케이블이 클립을 푸는 방향이 다르게 되어있거든요.

빨간색 화살표 방향으로 풀어주면 됩니다.

케이블을 풀었다면 빨간색 화살표로 표시한 나사를 풀어주면 됩니다.

이제 모듈을 교체시켜주면 됩니다.
그 다음부터는 일사천리로 모듈을 갈아끼우고 역순으로 재조립하면 됩니다.

주의사항

재조립 하는 건 쉽지만 케이블을 다시 끼울 때 어려움이 있습니다.
아래 그림을 보면 쉽게 이해할 수 있습니다.

측면에서 바라본 기판입니다.
케이블을 안쪽으로 밀어 넣으면 플라스틱 클립 부분이 자연스럽게 위로 뜹니다.
그러면 손이나 도구를 이용하여 위로 뜬 클립을 눌러주면 케이블이 고정 되는 방식입니다.

처음 재조립 하면 케이블을 끼우는 방법에 대한 영상이나 설명이 거의 없어서 제가 이 부분에 정말 애를 먹었어요.

제가 이 글을 작성한 이유이기도 합니다.
위의 제가 그린 그림이 이해가 되실지 모르겠지만 요약하면 케이블을 안쪽으로 집어넣으면 클립이 자동으로 위로 뜨고 그걸 누르면 된다는 것만 기억하시면 됩니다.

조이콘 걸쇠 교체 하기

걸쇠를 교체하는 방법은 앞에서 설명한 모듈 교체보다 쉬운 편입니다.
작업시간은 약 15분 정도 소요되었습니다.

조이콘 뚜껑을 연 상태에서 빨간색 화살표로 표시한 나사 2개를 풀어줍니다.

그다음에 은색 부품을 잡아서 뽑아야 합니다.
쉽게 구부러지는 소재인데 굉장히 빡빡하게 꽂혀있어서 뽑기 힘들어요.
저는 '-'자 드라이버를 틈새에 집어넣고 막 휘저어서 뽑았습니다.
생각보다 꽉 꽂혀있어서 힘을 많이 줘야합니다.
'이거 이러다가 부러지는 거 아닌가?'
싶을 정도로 힘을 줘야 뽑아야 합니다.
저 은색 부품을 뽑아야 걸쇠 부품을 교체 할 수 있습니다.

이게 제가 구입한 금속 걸쇠 입니다. 빨간색 화살표에 스프링을 집어넣어서 재조립하면 됩니다.

걸쇠 교체는 은색 부품을 뽑을 때만 부러질까봐 힘들었어요. 나머지 과정은 정말 쉬웠습니다.

스틱 모듈 교체 후기

다행히 조이콘 스틱 모듈을 교체하고 난 뒤 쏠림 현상이 완전히 해결되었습니다.
당분간 쏠림 걱정은 안해도 될 것 같네요.

한번 조이콘을 분해 해보고 난 뒤 다음에 스틱 쏠림 증상에도 자신감이 생겼습니다.
조이콘 자가수리 하고 싶지만 고장날까봐 걱정 하시는 분도 있는데 저도 굉장한 똥손입니다.

유튜브 영상에 분해 영상만 보고 잘 따라해도 누구나 스틱 모듈 교체가 가능해요.
단 재조립 과정에서 케이블을 다시 끼우는게 어려웠는데, 제가 작성한 글을 보면 됩니다.
